Сепарация металлоконтейнера с торцевой загрузкой деталей

Сепарация в металлический контейнер с торцевой загрузкой.

Краткое описание примера исполнения работ

Многооборотная упаковка (далее-изделие) предназначена для хранения, транспортировки и комиссирования деталей с целью защиты их при хранении и перемещении.

Габаритные размеры упаковки ( пример),  мм: 1460×1080×860      .

СОСТАВ ИЗДЕЛИЯ

2.1. Вставка представляет собой текстильную ячеистую сепарацию с торцевой загрузкой и вместимостью 30 деталей (10х3). Вставка комплектуется петлями для труб-фиксаторов в количестве 16-ти штук, липучкой-крючком для фиксации по периметру загрузочного окна и шторкой.

2.2. Шторка со стороны загрузки гидрофобная, износостойкая, имеет прозрачное окно и комплектуется липучкой-петлей для фиксации. В нижних углах шторки предусмотрены углы-карманы для облегчения открытия шторки.

2.3. Крепление сепарации в таре осуществляется за счет металлических труб-фиксаторов, которые одновременно растягивают сепарацию за вшитые в сепарацию петли и фиксируют сепарацию в стойках и балках металлоконтейнера на болты.

2.4. Со стороны загрузки сепарация фиксируется к таре на заклепки к внутренней рамке из уголков с отверстиями за счет отворота ткани по периметру загрузочного окна.

2.5. Материалы:

1. Периметр вставки выполнен из тентовой ткани плотностью 500 г/м., цвет серый;
2. Шторка выполнена из тентовой ткани плотностью 500 г/м., цвет серый, смотровое окно из пленки ТПУ плотностью 605 г/м2;
3. Верх и боковые стороны загрузочных ячеек выполнены из велюра плотностью 355 г/м2, цвет серый. Низ загрузочных ячеек – спанбонд плотностью 120 г/м., цвет бежевый;
4. Вертикальные разделители ячеек – велюр 355 г/м2 в 2 слоя. между слоями – тентовая ткань плотностью 500 г/м2.

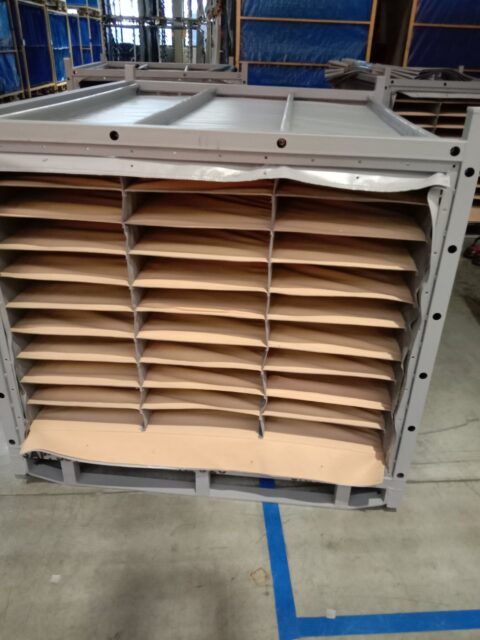

Фото 1. Устройство изделия

Рис 1. Размещение ячеек.

3. УСЛОВИЯ ХРАНЕНИЯ И ОБСЛУЖИВАНИЯ.

3.1. Допустимая температура окружающего воздуха при эксплуатации от -40С до +50С.

3.2. Ресурс между средними (капитальными) ремонтами, не менее:  3 года.

4. КОМПЛЕКТ ПОСТАВКИ

Текстильная вставка    10х3 ячеек – 60 шт;

Техническое описание, паспорт и инструкция по эксплуатации    -   1 шт;

При поставке партии текстиля Паспорт прилагается ко всей партии.

5. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

5.1. Для обеспечения безопасности при эксплуатации изделий необходимо внимательно изучить паспорт, техническое описание и инструкцию по эксплуатации и строго придерживаться всех правил и указаний. К использованию и обслуживанию изделий допускаются только квалифицированные рабочие, изучившие паспорт, техническое описание и инструкцию по эксплуатации. Не допускается использование изделий или их составных частей не по назначению.

5.2. При выполнении всех операций по эксплуатации изделий нельзя использовать грубую силу и режущие предметы.

5.3. При хранении, транспортировании и эксплуатации изделий не происходит выделения вредных веществ и образования отходов.

5.4. Хранение изделий до ввода в эксплуатацию осуществляют в закрытых складских помещениях в условиях группы 2 по ГОСТ 15150-69.

5.5. Транспортирование изделий может производиться всеми видами транспорта при соблюдении действующих норм перевозки на транспорте и обеспечения гарантии сохранения элементов от механических повреждений в условиях группы 2 по ГОСТ 15150-69.

5.6. Изделия не могут являться источником возгорания. Изделия содержат текстильные нетканые материалы, являющиеся невзрывоопасными горючими веществами. При высокой температуре текстильные материалы могут быть источником выделения окиси и двуокиси углерода.

5.9. Изделие не содержит токоведущих частей и не может служить источником электротравмы.

6. УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

6.1. Изделия подлежат использованию внутри помещений.

6.2. Пластиковую деталь укладывают в ячейку сепарации и закрывают клапан на «липучке».

6.3. Запрещается производить операции по использованию изделий вне помещений при наличии атмосферных осадков. Также запрещается длительно оставлять изделия вне помещений на солнечном свете, поскольку длительное воздействие ультрафиолета отрицательно влияет на текстильные материалы.

6.4. В процессе работы осуществляют периодический контроль состояния изделия. Целостность изделия проверяют визуальным осмотром.

7. УТИЛИЗАЦИЯ.

7.1. Изделие не представляет опасности для жизни, здоровья людей и окружающей среды после окончания срока службы. Утилизация изделия производится без применения специальных мер защиты окружающей среды. Порядок утилизации определяется Потребителем.
