Сепарация металлоконтейнера. Крепление - металлические трубы и люверсы

Технические требования к упаковке

Технические требования к разработкеСкачать

Сепарация в металлический контейнер для хранения и транспортировки деталей.

Тип крепления – на металлических трубах

Краткое описание примера исполнения работ

Изготавливаемая упаковка должна обеспечивать сохранение качества деталей при перемещении, хранении и защиту от механического повреждения. Не допускается появление каких-либо несоответствий на деталях по причине использования упаковки. Деталь литьевая, под окраску.

Наименование	Длина	Ширина	Высота	Вес, г	макет
Декоративная накладки на дверь багажника в сборе	317	1192	106	884

Металлический контейнер CKD---HCTX (рис.1).

	Внеш	Внутр
Длина	1 480	1 420
Ширина	1 145	1 072
Высота	860	703
Высота слож.	292
	Высота вложения	41

Металлический контейнер CKD---HCTX предоставляется заказчиком в сложенном виде. Перед монтажом сепарации тару необходимо очистить её от грязи и мусора. Закрасить имеющуюся маркировку и нанести краской новую (схема маркировки будет предоставлена номинированному поставщику).

Концепт тары: текстильная сепарация, закрепленная через люверсы на трубы. Трубы необходимо закрепить в таре так, чтобы сохранялась возможность открывать откидные стенки. Для защиты деталей и сепарации от воздействия окружающей среды тару необходимо укомплектовать обечайкой с клапанами (крышкой), которая будет закрывать тару со всех 4х сторон и сверху.

Конструкция сепарации (рис.2):

2 яруса по 20 ячеек в каждом ярусе.

Материал ячейки – велюр + ПВХ. ПВХ ткань комплектуется люверсами для фиксации к трубам.

Размер элемента из велюра = 1200x150мм (без учета изгиба, общая высота 300мм), +70мм фальц.

Размер элемента из ПВХ ткани = 1200x150мм, +люверсы.

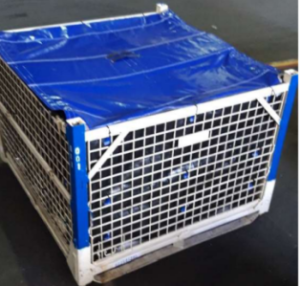

Конструкция обечайки (рис.3):

Обечайка должна быть изнутри зафиксирована на стенках тары, иметь откидные стенки с 2х сторон и клапана (крышки). Для фиксации клапанов на бортах тары необходимо использовать липучку. Для удобства открывания по обе стороны каждого из клапанов необходимо пришить ручки из стропы. Материал обечайки – ПВХ ткань или армированный полиэтилен.

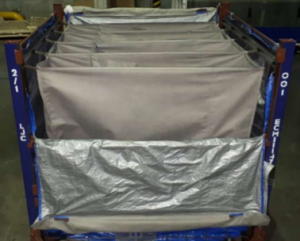

Рис. 1. Пример сепарации с люверсами.
